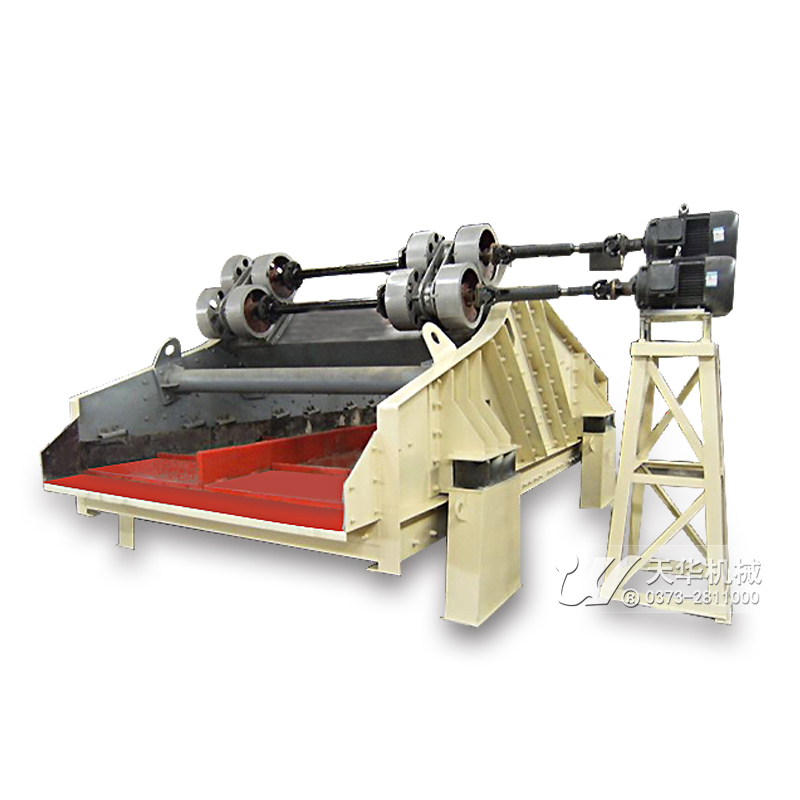

直线脱水振动筛是脱水筛的一种。直线脱水振动筛是一种运动轨迹为直线的直线振动筛,有结构先进,坚固耐用,噪音低,维修方便等优点。适用于选煤、选矿、电力、化工、轻工等部门,对中、细粒度物料进行干、湿式筛分或脱水、脱介、脱泥。
直线脱水振动筛采用了双电机自同步技术,通用型偏心块、可调振幅振动器。主要由筛箱、激振器、支承系统及电机组成。两个互不联系的振动器作同步反向运转,两组偏心质量产生的离心力沿振动方向的分力叠加,反向离心抵消,从而形成单一的沿振动方向的激振动,使筛箱做作往复直线运动。
1.直线脱水振动筛筛网材质采用高分子聚氨酯(UHMW----PE),耐冲击、耐低温、耐磨损、耐化学腐蚀、自身润滑、吸收冲击能,抗冲击性能在所有塑料中为高值,耐磨性能优于聚四氟乙烯、尼龙、碳钢等材料。
2.直线脱水振动筛的振动源更换方便,底座橡胶弹簧用来减震,使振幅不大,缓慢的振动,可以脱得干净。
3.振动源固定采用高强度螺栓,底部弹簧为橡胶弹簧,弹簧的质量会影响振动源的寿命。筛板固定的密度高,筛板中打有加强筋。
4.筛孔可以根据需要调整,设备噪音小,脱水效果好。
型号 |
筛面面积 (㎡) |
入料粒度 (mm) |
处理量 (t/h) |
筛孔尺寸 (mm) |
双振幅 (mm) |
电压 (V) |
功率 (kW) |
TZK-1236 | 4.32 | ≤100 | 30-50 | 0.5-13 | 7-9 | 380 | 2x4 |
TZK-1248 | 5.76 | 33-53 | 2x5.5 | ||||
TZK-1548 | 7.2 | 42-70 | 2x5.5 | ||||
TZK-1848 | 8.64 | 50-85 | 2x7.5 | ||||
TZK-2148 | 10.08 | 70-110 | 2x7.5 | ||||
TZK-2160 | 12.6 | 90-150 | 2x11 | ||||
TZK-2448 | 11.52 | 80-125 | 2x11 | ||||
TZK-2460 | 14.4 | 95-170 | 2x15 | ||||
TZK-3048 | 14.4 | 95-230 | 2x15 | ||||
TZK-3061 | 18.3 | 130-280 | 2x18.5 | ||||
TZK-3661 | 21.96 | 175-350 | 2x18.5 |
型号 |
筛面面积 (㎡) |
入料粒度 (mm) |
处理量 (t/h) |
筛孔尺寸 (mm) |
双振幅 (mm) |
电压 (V) |
功率 (kW) |
2TZK-1236 | 2x4.32 | ≤300 | 30-50 |
上:3-50 下:0.5-13 |
7-9 | 380 | 2x5.5 |
2TZK-1248 | 2x5.76 | 33-53 | 2x7.5 | ||||
2TZK-1548 | 2x7.2 | 42-70 | 2x7.5 | ||||
2TZK-1848 | 2x8.64 | 50-85 | 2x11 | ||||
2TZK-2148 | 2x10.08 | 70-110 | 2x11 | ||||
2TZK-2160 | 2x12.6 | 90-150 | 2x15 | ||||
2TZK-2448 | 2x11.52 | 80-125 | 2x15 | ||||
2TZK-2460 | 2x14.4 | 95-170 | 2x18.5 | ||||
2TZK-3048 | 2x14.4 | 95-230 | 2x18.5 | ||||
2TZK-3061 | 2x18.3 | 130-280 | 2x22 | ||||
2TZK-3661 | 2x21.96 | 175-350 | 2x22 | ||||
注:表中列出的只是常用的几种振动筛规格,根据用户要求,我司可以承担各种规格振动筛的非标设计与制作。 |
